Технологический процесс изготовления нового бетонного пола с упрочненным и обеспыленным верхним слоем

Общие требования

  • Применяемый бетон не ниже М-300.
  • Перепад толщины бетонной стяжки не должен превышать 3 - 5 см. В противном случае рекомендуется выровнять основание подбетонкой.
  • Рекомендуемая толщина бетонного пола не менее 12 см по утрамбованному основанию.
  • Рекомендуемая толщина бетонного пола не менее 7 см по существующему бетонному основанию.
  • Стандартный вариант армирования - дорожная сетка. В случае повышенных нагрузок на бетон рекомендуется толщина пола не менее 12 см и усиленное армирование объемным арматурным каркасом.
  • Для полов с большими эксплуатационными нагрузками рекомендуется применять упрочнители поверхности бетона (топпинги), повышающие прочность поверхности бетона на 100%.
  • Для обеспыливания и упрочнения поверхности бетона используется полимерная пропитка.

Устройство бетонного пола включает следующий комплекс работ:

Нивелировка основания

Нивелировка основания оптическими и лазерными нивелирами. Целью данной операции является определение рельефа основания, нулевой отметки, уровня поверхности пола, расчёт разуклонки (при необходимости её устройства).

Подготовка основания

Укладка пола может производиться как по грунтовому основанию, так и по существующему бетонному основанию. Полы также можно укладывать и на другие виды оснований, но при этом необходимо выполнить определённые расчёты, чтобы проверить соответствие имеющейся основы требованиям к основанию под бетонный пол.
При укладке бетонного пола на грунтовое основание необходимо сначала хорошо утрамбовать грунт в основании, чтобы избежать в дальнейшем растрескивания пола вследствие просадки основания.
После трамбовки на грунт укладывается песчаная подушка. Её толщина может быть различной в зависимости от видов грунтов основания, степени их промерзания, высоты поднятия грунтовых вод и т.п. В основном, толщина песчаной подушки колеблется в пределах от 0,5 до 1 м. Песчаную подушку также необходимо уплотнить.
При укладке пола на существующее бетонное основание необходимо произвести тщательную подготовку основания. Если в нём есть трещины, то их необходимо расширить и заполнить ремонтным составом, состоящим либо из полимера, либо из цементно-песчаной смеси на напрягающем цементе.
Участки бетонного основания, не поддающиеся ремонту, необходимо полностью демонтировать и уложить новый бетон.
Имеющиеся на отдельных участках основания перепады по высоте снимаются фрезерной машиной. Образовавшуюся при этом пыль удаляют при помощи промышленных пылесосов.
В случае, когда перепады высоты на старом бетонном основании превышают 3-5 см, его необходимо выровнять подбетонкой.



Устройство гидроизоляции

После того, как песчаная подушка утрамбована, либо отшлифовано и обеспылено старое бетонное основание, укладывают гидроизоляцию. Чаще всего её делают из рулонных битумных гидроизоляционных материалов либо полимерных мембран.
Если влаги в грунте нет, или ее подсос для конструкции пола не критичен, достаточно выполнить подстилающий слой из п/э пленки.



Установка опалубки

На объектах с большими площадями устройство бетонной стяжки пола осуществляется "картами" - прямоугольниками определённого размера. Размер "карты" определяется площадью пола, уложенной за рабочую смену, т.е. производительностью. По периметру карты устанавливается опалубка.
В качестве опалубки могут использоваться направляющие для виброрейки. Линия опалубки, по возможности, должна совпадать с рисунком деформационных швов, так как в большинстве случаев это место стыка уже схватившегося и свежеуложенного бетона.



Укладка арматуры

В качестве арматуры в бетонных полах чаще всего используется дорожная сетка из арматуры класса В-I диаметром стержней 5 мм с размером ячейки 150Х150 мм, или 100Х100 мм. В тех случаях, когда пол подвергается воздействию повышенных нагрузок (многотонные грузовики, погрузчики, штабелёры и т.п.), целесообразно применить вместо дорожной сетки или вместе с ней арматурный каркас. Арматурный каркас, как правило, вяжется по месту из стержней арматуры диаметром от 8 до 16 мм. В тех же случаях, когда на пол воздействуют высокие динамические нагрузки (падение тяжёлого оборудования, изделий и т.п.), для повышения ударной вязкости и стойкости бетона к растяжению при изгибе в качестве арматуры можно применить стальную фибру.

Укладка бетонной смеси

После того, как установлена опалубка и уложена арматура, приступают к укладке бетонной смеси. Подвоз бетонной смеси на объект осуществляется в автобетоносмесителях с ближайшего завода товарного бетона, способного производить бетонную смесь соответствующего качества. Обычно укладываемая в стяжку бетонная смесь имеет подвижность П2, что соответствует осадке конуса от 6 до 10 см. Но в некоторых случаях могут применяться смеси для пола с иной подвижностью. Это зависит от способа укладки и интенсивности уплотнения.



В случае, если автобетоносмеситель может подъехать вплотную к месту укладки, выгрузку бетонной смеси производят непосредственно на подготовленное основание. Если же работы производятся не на первом этаже или в тех случаях, когда автобетоносмеситель не может подъехать к месту укладки, используют бетононасос.



Вибромеханическая обработка и разравнивание бетона

Укладку и разравнивание бетонной смеси можно производить двумя способами: с помощью виброрейки по направляющим; с помощью правила по "маякам".
При укладке и разравнивании бетонной смеси с помощью виброрейки необходимо сначала установить направляющие под виброрейку на уровне нулевой отметки и тщательно выставить их по горизонту. В процессе работы нужно следить за тем, чтобы направляющие не были сбиты. После этого на направляющие монтируется виброрейка.



Бетонная смесь заливается на подготовленное основание и разравнивается с таким расчётом, чтобы её верх был немного выше уровня виброрейки (это зависит от степени уплотняемости бетонной смеси виброрейкой). После виброрейку тянут по направляющим. Бетонная смесь под действием вибрации оседает до нужного уровня и разравнивается. При этом нужно следить, чтобы виброрейка постоянно скользила по поверхности бетона. В тех местах, где бетонная смесь оседает ниже уровня виброрейки, бетонную смесь добавляют лопатой в необходимых количествах.



При укладке бетонной смеси по "маякам" на основание устанавливается нивелир, и произвольно выбирается определённый уровень. Затем к колонне, на которой имеется отметка нулевого уровня пола, прикладывается рейка так, чтобы её низ совпадал с этой отметкой. На рейке ставится риска, соответствующая произвольно выбранному с помощью нивелира уровню.



На основание заливается бетонная смесь приблизительно до половины необходимого уровня, и из неё делаются холмики-маяки приблизительно с шагом в 2 м. На каждый из холмиков устанавливается рейка с риской. Риску совмещают с установленным на нивелире уровнем. После этого вершину холмика подгоняют по низу рейки. Таким образом по площади пола получают выставленные по нулевому уровню направляющие-"маяки" с шагом 2 м. Пространство между маяками заливают бетонной смесью. Уплотняют её при помощи глубинных вибраторов и разравнивают правилом вровень с верхушками "маяков".



Нанесение топпинга и затирка поверхности дисково-лопастными машинами за 1 раз

бетонные полы

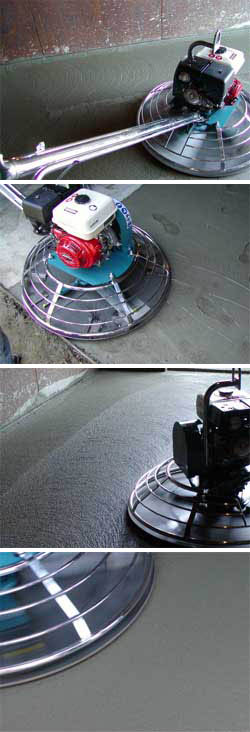

После того, как будет завершён процесс укладки, уплотнения и разравнивания бетонной смеси, производится обработка поверхности бетона. Для этих целей используются затирочные машины - так называемые "вертолёты".
Но перед тем, как приступить к затирке поверхности бетона необходимо сделать технологический перерыв, чтобы бетон мог набрать начальную прочность. В зависимости от влажности и температуры окружающей среды этот перерыв составляет от 3 до 7 часов. За это время бетон схватывается так, что взрослый человек, наступая на его поверхность, оставляет след глубиной 3-4 мм. В этот период нужно приступать к грубой затирке поверхности.



Бетон, примыкающий к конструкциям, колоннам, ямам, дверным проемам и стенам должен быть обработан в первую очередь, так как в этих местах он быстрее твердеет, чем на остальной площади. Затирка бетона в этих местах производится при помощи краевых заглаживающих машин , оснащенных свободно вращающимся кругом. Грубая затирка поверхности свежеуложенного бетона осуществляется диском или плавающими лопастями.



При использовании сухого поверхностного упрочнителя (топпинга) его аккуратно рассыпают по поверхности стяжки, стараясь достичь равномерной толщины слоя. Расход топпинга при первом внесении - около 2/3 от общего объема. После нанесения топпинга производится первая грубая затирка бетонозаглаживающей машиной ("вертолётом"). Затирку необходимо производить, как только топпинг впитает в себя влагу из бетона (это будет видно по потемнению поверхности). Затирка должна производиться диском или плавающими лопастями.



После завершения первой грубой затирки следует немедленно внести оставшуюся 1/3 часть топпинга, чтобы он успел пропитаться влагой из цементного молока до испарения воды.
После того, как смесь пропитается влагой (это будет видно по потемнению поверхности), сразу же приступайте ко второй грубой затирке (так же, как описывалось выше).
Расход топпинга зависит от технических условий и нагрузок на пол и составляет для: Затирка поверхности бетона дисково-лопастными машинами за 2 раза
За время грубой затирки прочность бетона постепенно нарастает. В тот момент, когда нога человека оставляет след глубиной около 1 мм, нужно приступать к финишной затирке.
Финишная затирка осуществляется финишными лопастями затирочных машин.





Пропитка бетона обеспыливающим и упрочняющим составом



Пропитка имеет схожую с водой консистенцию. Пропитка равномерно распределяется по поверхности бетонной стяжки распылителем или щёткой, проникает в бетон на 3-4 мм и вступает в реакцию с его компонентами, связывая их на химическом уровне.
Через 40-45 мин. после нанесения на поверхности бетона происходит гелеобразование пропитки. Её поливают водой, чтобы растворить и дополнительно пропитать стяжку.
Осуществлять пропитку поверхности бетонного пола составом следует тогда, когда бетон наберёт прочность, достаточную, чтобы воспринимать лёгкие пешеходные нагрузки (обычно на следующий день после укладки).



Очистка и удаление с поверхности пола остатков пропитки

Остатки пропитки удаляют с поверхности стяжки при помощи воды, ракли и ветоши.

Нарезка швов

Существуют три основных типа деформационных швов на стяжке:

  1. Изоляционные швы;
  2. Усадочные швы;
  3. Конструкционные швы.

Изоляционные швы устраиваются вдоль стен, вокруг колонн и вокруг фундаментов под оборудование с целью исключить передачу деформаций от конструкций здания на стяжку пола. Изоляционный шов устраивается путём прокладки изоляционного материала вдоль конструкций здания непосредственно перед заливкой бетонной смеси.
Усадочные швы необходимы для того, чтобы предотвратить хаотичное растрескивание стяжки в процессе твердения. Они позволяют создать в бетоне прямые плоскости слабины. В результате стяжка дает трещину в заданном направлении. Усадочные швы должны быть нарезаны по осям колонн и стыковаться с углами швов, идущими по периметру колонн.
Карты пола, образуемые усадочными швами, должны быть по возможности наиболее квадратными. Длина карты не должна превышать ширину более чем в 1,5 раза. Общее правило - чем меньше карта, тем меньше вероятность хаотичного растрескивания.
Нарезка усадочных швов осуществляется после завершения финишной обработки поверхности бетона. Обычно швы нарезаются картами 6х6 м в той же последовательности, в какой укладывался бетон. Швы должны нарезаться на глубину 1/3 толщины стяжки. Это создает в стяжке зону слабины, и бетон при усадке даёт трещину именно в этой зоне, т.е. растрескивается направленно, а не хаотично.
Конструкционные швы устраиваются там, где была закончена дневная работа по укладке бетона. Форма края стяжки для конструкционного шва обычно делается по принципу шип в паз, можно использовать шпалы (рейки), положенные поперек шва. Рейки должны устанавливаться в середине глубины стяжки под правильными углами ко шву.
Конструкционные швы работают как усадочные - они позволяют небольшие горизонтальные подвижки, но не вертикальные. Желательно, чтобы конструкционный шов совпадал с усадочным.



Заполнение швов полиуретановым герметиком



Чтобы облегчить уборку и поддержать края шва при транспортных нагрузках, нарезанные швы необходимо загерметизировать. Герметизация позволяет защитить шов от проникновения воды и агрессивных сред, а также от засорения.
Тип герметика зависит от нагрузок и условий эксплуатации. Например, на многих пищевых предприятиях полы должны легко мыться и выдерживать движение тяжелых грузовиков. Герметики для таких полов должны быть достаточно твердыми, чтобы поддерживать края шва и предотвращать их скалывание, и достаточно пластичными, чтобы выдержать легкое открытие и закрытие шва. Наиболее подходящим герметиком для швов является эмфимастика PU-40.
Перед герметизацией шва он должен быть очищен от пыли и мусора путем продувки струёй сжатого воздуха, механической очистки щеткой или при помощи пескоструйной машины.



Производство работ при отрицательных температурах

Для производства работ при отрицательных температурах предусмотрен ряд мероприятий:



  • Устройство тепляков площадью 200-300 м.кв с каркасом из пиломатериала и ограждающей конструкции из армированной плёнки и утеплителя. Количество тепляков зависит от интенсивности производства работ;
  • Отопление тепляков тепловыми пушками. Температура воздуха у поверхности стяжки не менее +5 °С;
  • Электропрогрев бетона в стяжке.

Скорость бетонирования пола в этих условиях 150-200 м.кв в день.

Примечания:

  1. При устройстве полов с дисперсным армированием (фиброй) перед укладкой бетонной смеси необходимо на объекте дозировать фибру непосредственно в автобетоносмеситель из расчета 30-35 кг фибры на 1 м.куб бетонной смеси и перемешать ее в течение 10-15 минут. В остальном технология аналогична вышеописанной.
  2. При устройстве полов только с полимерной пропиткой из вышеописанной технологии исключается пункт, касающийся нанесения топпинга. В остальном технология аналогична вышеописанной.
